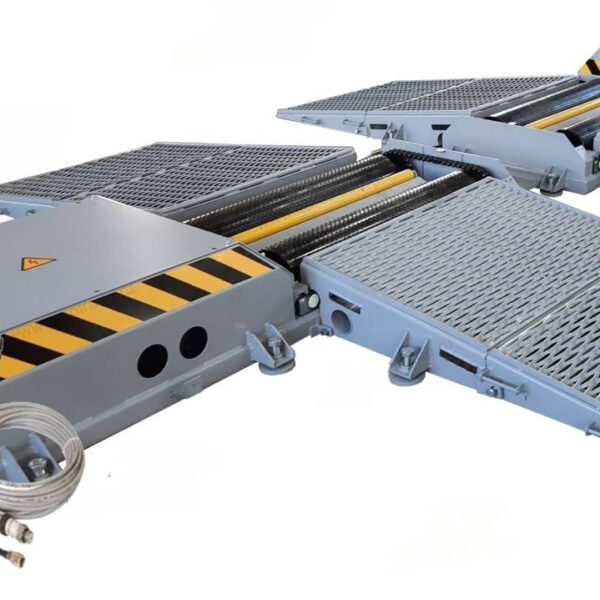

Тормозной стенд ГАРО напольный универсальный до 13 тонн СТС-13У-СП-14

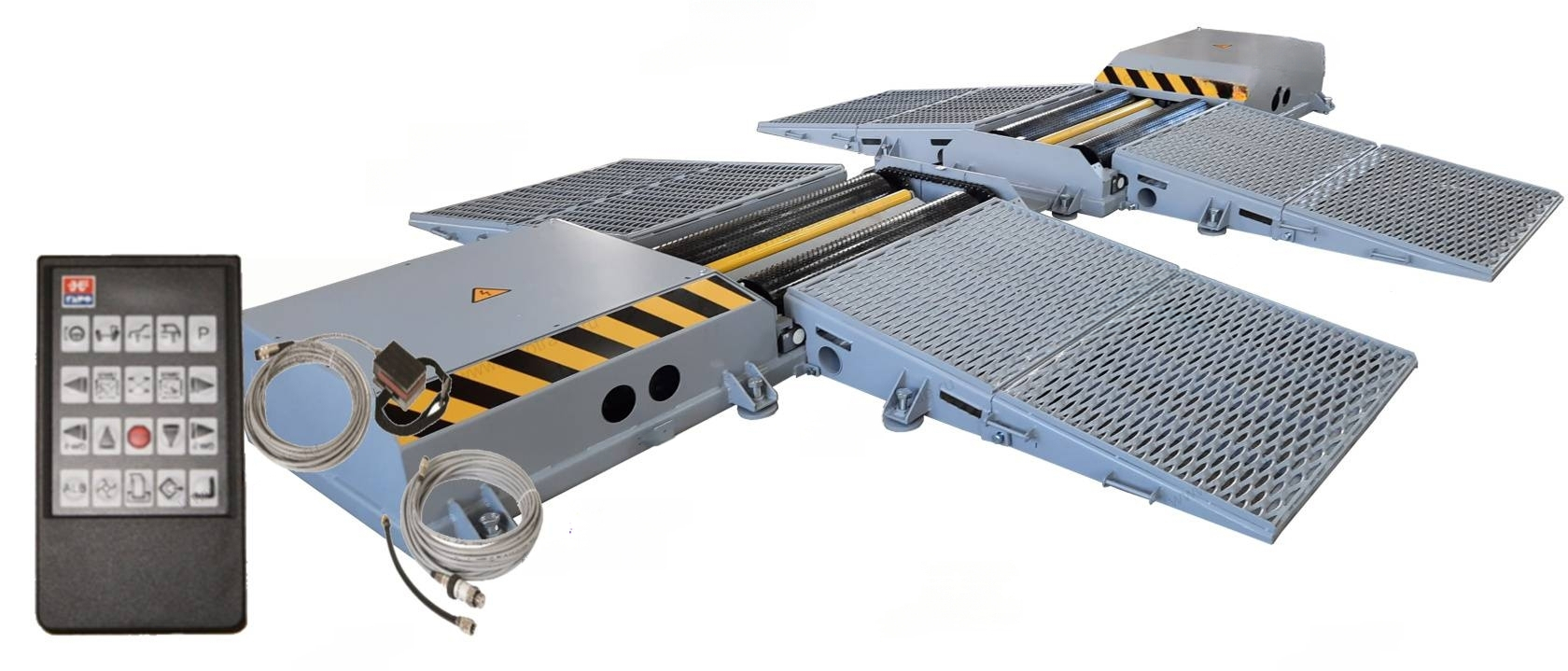

СТС-13У-СП-14 Напольный, передвижной роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 13 т. с комплектом коротких аппарелей. В составе: Опорное устройство (блок роликов — 2 шт.),комплект аппарелей, силовой шкаф, программное обеспечение тормозного стенда, устройство взвешивания нагрузки на ось (8 датчиков), ПДУ, датчик усилия на педали тормоза, датчик давления, противооткатный упор.
Региональная доставка
Доставка и сервис в любой регион
500+ товаров
Только проверенное оборудование.
Отзывчивый сервис
Консультации и поддержка
Удобная оплата
Подберем удобный способ оплаты
Напольный стенд тормозной силовой СТС-13У-СП-14 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 13 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Тормозной стенд обладает следующими особенностями:
- Модульное построение, возможность наращивания до линии технического контроля.
- Стенд тормозной силовой СТС-13У-СП-14 представляет собой передвижной комплекс с напольной установкой. Конструктивно стенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики.
- Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
- Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
- Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Наличие электронного датчика замера давления в пневмоприводе, в комплекте поставки универсальных тормозных стендов, позволяет производить контроль предельно допустимого падения давления воздуха в пневмогидравлическом тормозном приводе АТС.
- Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
| Основные характеристики | |
| Назначение | Техосмотр / СТО / АПТ |
| По типу автомобилей | Универсальный |
| Максимальная нагрузка на ось | 13 |
| Количество скоростей испытаний | 2 |
| Начальная скорость торможения, имитируемая на стенде, км/ч | 2,2 / 4,4 |
| Диаметр роликов, мм | 204 |
| Конструктивные и функциональные особенности | |
| Режим 4WD | Да |
Технические характеристики:
| 1 | Максимальная нагрузка на ось, кг | 100 — 13 000 |
| 2 | Диапазон измерений тормозной силы (на одном колесе), кН | 0 — 30 |
| 3 | Диапазон измерений силы на органе управления тормозной системы, Н | 0 — 1000 |
| 4 | Начальная скорость торможения, имитируемая на стенде, км/ч | 4,4/2,2 |
| 5 | Диаметр колес автомобиля, мм | 520 — 1300 |
| 6 | Ширина колеи, мм | 800/2800 |
| 7 | Электропитание, В | 380 |
| 8 | Потребляемая мощность электрооборудования, кВт | 19 |
| 9 | Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт | 55 |
| 10 | Габаритные размеры опорного устройства | 2350х1006х365 |
| 11 | Диаметр роликов, мм | 204 |
| 12 | Длина роликов, мм | 1000 |
| 13 | Масса опорного устройства, кг | 1155 |
| 14 | Габаритные размеры эстакады | 1400х1000х220 |
| 15 | Масса эстакады, кг | 455 |
Комплект поставки:
| Наименование | Кол-во (шт) |
| Шкаф силовой | 1 |
| Блок опорных устройств (левое, правое) | 2 |
| Эстакада | 1 |
| Датчик усилия на органе управления ТС (педаметр) | 1 |
| Комплект дистанционного управления | 1 |
| Электронный датчик давления в пневмоприводе | 1 |
| Модуль 4WD | 1 |
| Система взвешивания | 1 |
| Комплект ПО СТС 6.4 | 1 |
| Комплект эксплуатационных документов | 1 |
| Стойка приборная СП-6 | По дополнительному заказу |
| Комплект инструмента для поверки | По дополнительному заказу |
| Комплект ПК | По дополнительному заказу |
| Производитель | ГАРО |
|---|---|
| Страна производитель | Россия |
| Количество скоростей | двухскоростной |
| Нагрузка на ось | 13000 |
| Тип оборудования | переносной |
| Вид транспорта | универсальный |
