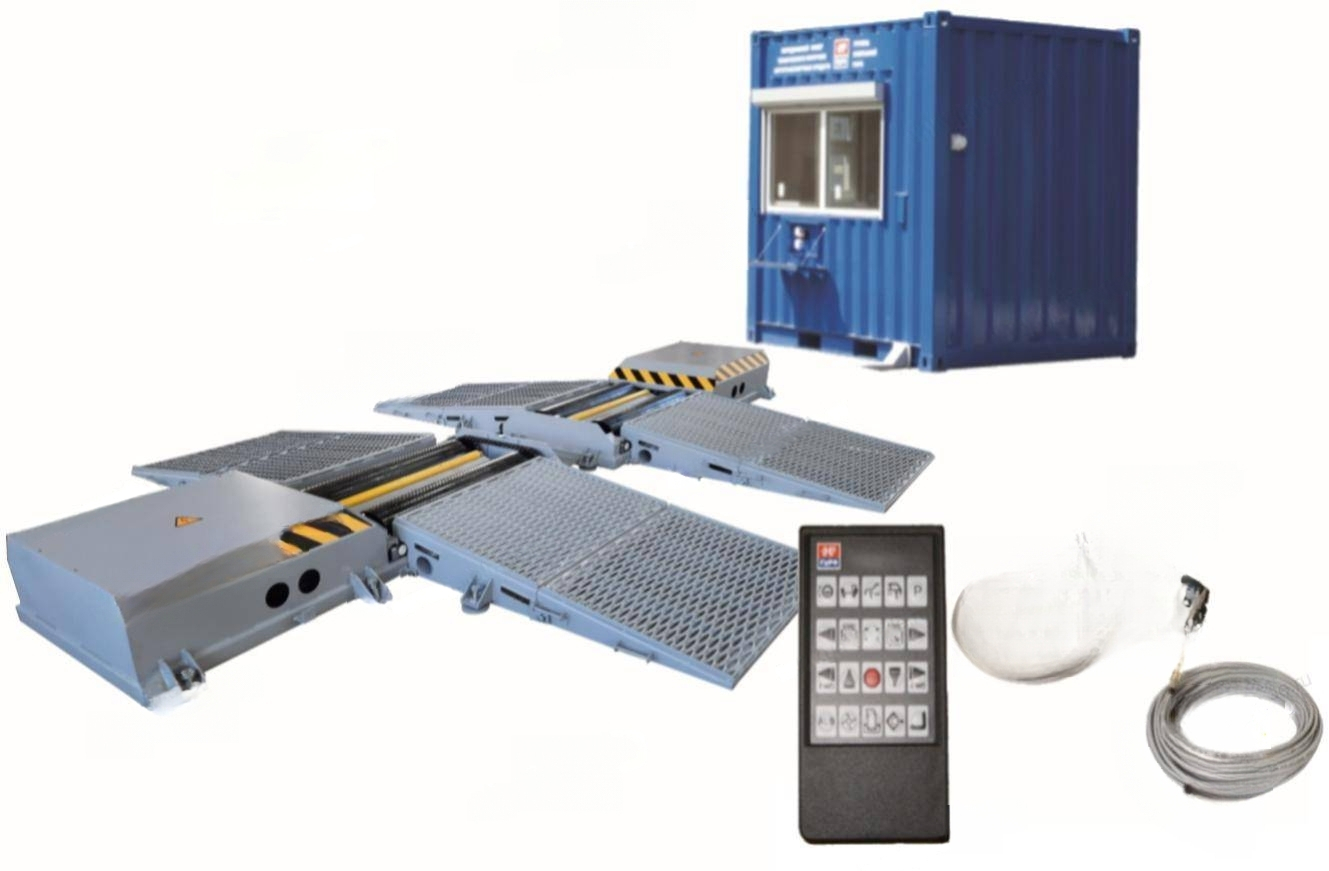

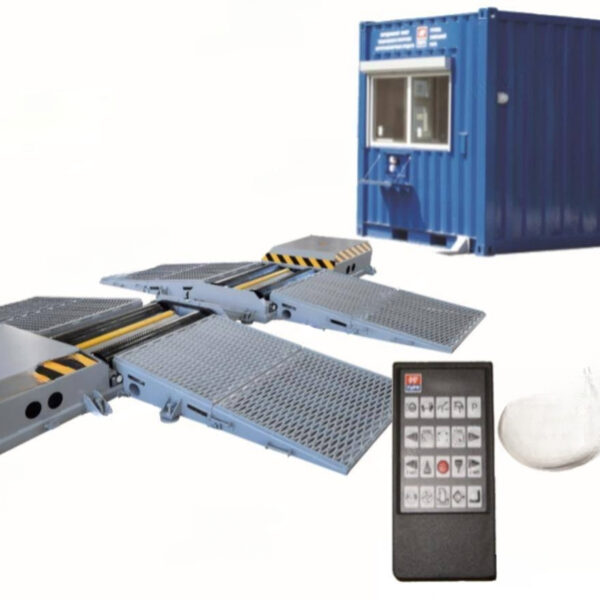

Тормозной стенд ГАРО мобильный универсальный до 13 тонн СТС-13У-СП-24
СТС-13У-СП-24. Мобильный роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 13 т. С эстакадой и офисом.
19
Человек смотрит этот продукт сейчас!
Региональная доставка
Доставка и сервис в любой регион
500+ товаров
Только проверенное оборудование.
Отзывчивый сервис
Консультации и поддержка
Удобная оплата
Подберем удобный способ оплаты
Описание
Напольный стенд тормозной силовой СТС-13У-СП-24 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 13 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Тормозной стенд обладает следующими особенностями:
-
- Модульное построение, возможность наращивания до линии технического контроля.
- Стенд тормозной силовой СТС-13У-СП-24 представляет собой передвижной комплекс с напольной установкой. Стенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 15 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
- Стенд оборудован обогреваемым помещением (офисом) с комплектом офисной мебели, оргтехники и бытовых приборов
- Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
- Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
- Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Наличие электронного датчика замера давления в пневмоприводе, в комплекте поставки универсальных тормозных стендов, позволяет производить контроль предельно допустимого падения давления воздуха в пневмогидравлическом тормозном приводе АТС.
- Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
Технические характеристики:
| 1 | Максимальная нагрузка на ось, кг | 100 -13 000 |
| 2 | Диапазон измерений тормозной силы (на одном колесе), кН | 0 — 30 |
| 3 | Диапазон измерений силы на органе управления тормозной системы, Н | 0 — 1000 |
| 4 | Начальная скорость торможения, имитируемая на стенде, км/ч | 4,4/2,2 |
| 5 | Диаметр колес автомобиля, мм | 520 — 1300 |
| 6 | Ширина колеи, мм | 800/2800 |
| 7 | Электропитание, В | 380 |
| 8 | Потребляемая мощность электрооборудования, кВт | 19 |
| 9 | Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт | 55 |
| 10 | Габаритные размеры опорного устройства | 3000х1330х335 |
| 11 | Диаметр роликов, мм | 204 |
| 12 | Длина роликов, мм | 1000 |
| 13 | Масса опорного устройства, кг | 1240 |
| 14 | Габаритные размеры эстакады | 15700х3000х255 |
| 15 | Масса эстакады, кг | 2620 |
| 16 | Габаритные размеры офиса | 2410х2150х26000 |
| 17 | Масса офиса, кг | 1500 |
Комплект поставки:
| Наименование | Кол-во (шт) |
| Офис | 1 |
| Шкаф силовой | 1 |
| Шкаф распределительный | 1 |
| Кресло | 1 |
| Огнетушитель | 1 |
| Аптечка | 1 |
| Блок опорных устройств (левое, правое) | 2 |
| Эстакада | 1 |
| Датчик усилия на органе управления ТС (педаметр) | 1 |
| Комплект дистанционного управления | 1 |
| Электронный датчик давления в пневмоприводе | 1 |
| Модуль 4WD | 1 |
| Система взвешивания | 1 |
| Комплект ПО СТС 6.4 | 1 |
| Комплект эксплуатационных документов | 1 |
| Комплект инструмента для поверки | По дополнительному заказу |
| Комплект ПК | По дополнительному заказу |
Детали
| Производитель | ГАРО |
|---|---|
| Страна производитель | Россия |
| Количество скоростей | двухскоростной |
| Нагрузка на ось | 13000 |
| Тип оборудования | переносной |
| Вид транспорта | универсальный |
